2HZS75技术参数
2HZS75型混凝土搅拌站是鸿达集团搅拌站系列中的小型产品，是由供料、配料、搅拌、电气控制及钢结构部件组成的半自动混凝土拌制成套设备。适用于小规模的建筑工地、预制件厂和商品混凝土生产厂。其主要特点如下：
采用组合式结构、单元模块化，安装、搬迁十分方便。
搅拌主机及骨料提升采用2台 JS750型双卧轴强制式混凝土搅拌机，下面可用搅拌车接料，搅拌质量好，效率高。
骨料配料采用 HPD1200A型配料机，计量准确，生产效率高。
粉料采用电子秤计量，配料精度高。
水采用流量计量，简单实用，配料精度高。
|
主要技术性能参数 |
|
规格型号 |
2HZS75 |
|
理论生产率 |
2X（35~40）m3/h |
|
搅拌主机 |
2XJS750 |
|
搅拌主机功率 |
2X30KW |
|
最大骨料粒径 |
80mm |
|
搅拌出料容量 |
2X0.75m3 |
|
上料方式 |
提升斗 |
|
配料站 |
HPD1200A |
|
骨料计量 |
2250Kg ±2% |
|
水泥计量 |
450Kg ±1% |
|
水（流量计量） |
300Kg ±1% |
|
上料高度 |
2.48m |
|
出料高度 |
2.7m/3.8 m |
|
外型尺寸（工作状态）
（长X宽X高） |
8045 mm X8100 mm X6450 mm(出料高度2.7m) |
|
9970 mm X8510 mm X10100 mm(出料高度3.8m) |
|
整机功率 |
110.0KW |
|
整机质量 |
16990Kg (出料高度2.7m) |
|
23760Kg (出料高度3.8m) |
|
控制模式 |
半自动配料，手动操作 |
|
粉罐（选配件） |
根据用户需要，有50T、100T任意数量可选 |
|
水泥螺旋（选配件） |
每个粉罐需配一条φ219螺旋 |

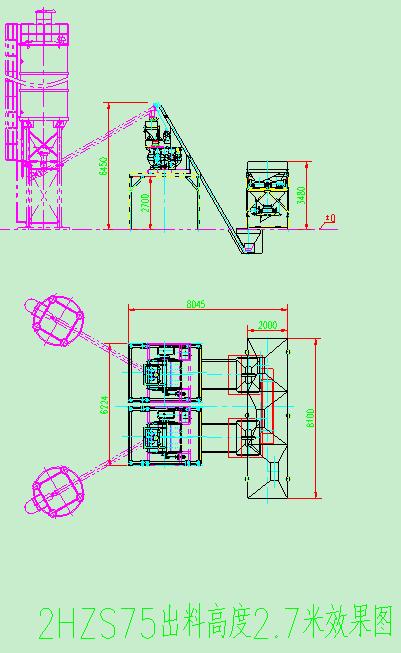

2HZS75简易组合砼站（半自动2.7米）配置表
|
序号 |
名称 |
规格型号 |
数量 |
单位 |
备 注 |
|
1 |
配料站 |
骨料仓（2.8m3） |
HPD1200A |
3 |
个 |
|
|
计量仓（1.2m3） |
1 |
个 |
|
|
计量传感器 |
1 |
个 |
|
|
出料皮带机 |
4 |
条 |
|
|
2 |
骨料提升斗 |
卷扬机构 |
7.5kw |
2 |
套 |
|
|
提升料斗 |
2 |
个 |
|
|
轨道架 |
2 |
套 |
|
|
3 |
搅拌主机（2.7m卸料高度） |
搅拌机体 |
JS750 |
2 |
个 |
|
|
润滑系统 |
浓油泵 |
2 |
套 |
|
|
卸料系统 |
电动推杆DT50030-Ⅱ |
2 |
套 |
|
|
衬板 |
耐磨铸铁 |
2 |
套 |
|
|
4 |
水计量系统 |
水流量计 |
|
2 |
套 |
|
|
水泵 |
|
2 |
个 |
|
|
管道阀门系统 |
|
2 |
套 |
|
|
5 |
水泥计量系统 |
水泥计量斗 |
|
2 |
个 |
|
|
水泥称 |
|
2 |
套 |
|
|
蝶阀 |
|
2 |
个 |
|
|
震动器 |
|
2 |
个 |
|
|
6 |
气动系统 |
空压机 |
|
1 |
个 |
|
|
气路系统 |
|
1 |
套 |
|
|
7 |
电控系统 |
|
操作台(含强电盘) |
1 |
套 |
|
|
8 |
粉料供给系统（用户自选件） |
螺旋 |
φ219；数量按需 |
|
条 |
|
|
粉罐 |
大小及数量按需 |
|
个 |
|

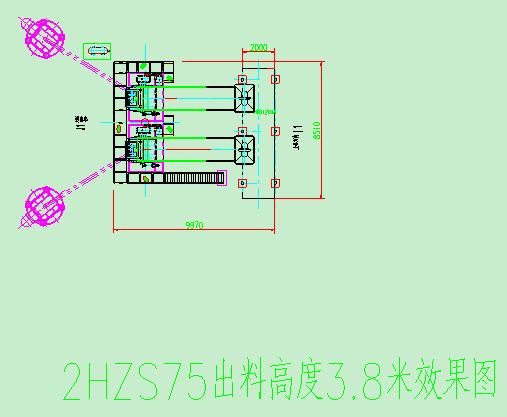

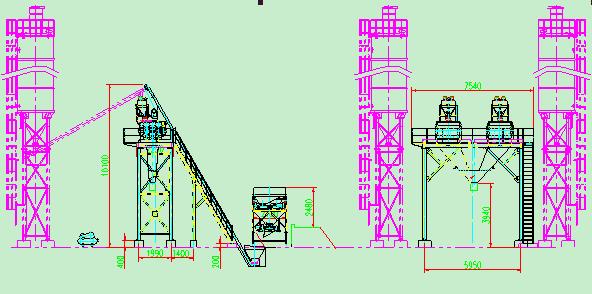

2HZS75简易组合砼站（半自动3.8米）配置表
|
序号 |
名称 |
规格型号 |
数量 |
单位 |
备 注 |
|
1 |
配料站 |
骨料仓（2.8m3） |
HPD1200A |
3 |
个 |
|
|
计量仓（1.2m3） |
1 |
个 |
|
|
计量传感器 |
1 |
个 |
|
|
出料皮带机 |
4 |
条 |
|
|
2 |
骨料提升斗 |
卷扬机构 |
7.5kw |
2 |
套 |
|
|
提升料斗 |
2 |
个 |
|
|
轨道架 |
2 |
套 |
|
|
3 |
搅拌主机（3.8m卸料高度） |
搅拌机体 |
JS750 |
2 |
个 |
|
|
润滑系统 |
浓油泵 |
2 |
套 |
|
|
卸料系统 |
电动推杆DT50030-Ⅱ |
2 |
套 |
|
|
衬板 |
耐磨铸铁 |
2 |
套 |
|
|
4 |
接料斗 |
接料斗体 |
|
1 |
个 |
|
|
震动器 |
|
1 |
个 |
|
|
5 |
水计量系统 |
水流量计 |
|
2 |
套 |
|
|
水泵 |
|
2 |
个 |
|
|
管道阀门系统 |
|
2 |
套 |
|
|
6 |
水泥计量系统 |
水泥计量斗 |
|
2 |
个 |
|
|
水泥称 |
|
2 |
套 |
|
|
蝶阀 |
|
2 |
个 |
|
|
震动器 |
|
2 |
个 |
|
|
7 |
气动系统 |
空压机 |
|
1 |
个 |
|
|
气路系统 |
|
1 |
套 |
|
|
8 |
电控系统 |
|
操作台(含强电盘) |
1 |
套 |
|
|
9 |
粉料供给系统（用户自选件） |
螺旋 |
φ219；数量按需 |
|
条 |
|
|
粉罐 |
大小及数量按需 |
|
个 |
| 注：
1、总功率中不含螺旋机功率；
2、根据用户需要，可以进行非标设计；
3、由于设计改进，以上参数有可能变化，以产品为准。 |
