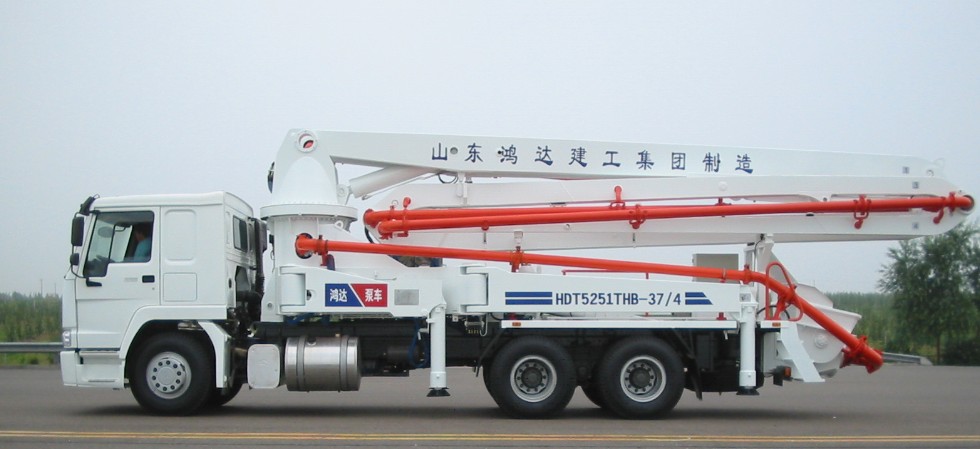

37米臂架泵车主要技术参数

Parameter of 37mtruck-mounted concrete pump

名称 name		单位unit	参数 parameter
			HDT5281THB-37/4	HDT5291THB-37/4
工 作 状 态 主 要 技 术 参 数	理论输送量output in theory	m3/h	125	125
	泵送能力指数 index of the pump carry capacity	Mpa.m3/h	586	586
	理论泵送压力 theoretic pumping pressure	Mpa	8.5	8.5
	料斗容积 bucket volume	L	700	700
	上料高度 height of top surface of bucket	mm	1370	1370
	分配阀形式 model of dirstribution valve		S管阀	S管阀
	最大布料半径 max. operation radius	m	32.6	32.6
	最大布料高度max. operation height	m	36.6	36.6
	最大布料深度max. operation depth	m	25.5	25.5
	布料杆打开高度 open height of boom	mm	8450	8450
	前支腿横跨距 distance between front landing legs	mm	7058	7058
	后支腿横跨距distance between rear landing legs	mm	6848	6848
	支腿纵跨距distance between front & rear landing legs	mm	6790	6790
	输送管管径 diameter of delivery pipe	mm	125	125
	尾胶管长度 length of hose pipe	m	4	4
	布料杆旋转范围 rotary range of boom		370°	365°
	臂架节数 quantity of boom		4	4
	各节臂架旋转角度 rotary angle of each boom	°	92/180/180/270	92/180/180/270
	远控距离 wire line control distance	m	33	33
	遥控距离romote control distance	m	200	200
行 驶 状 态 主 要 技 术 参 数	最高车速 max. speed	km/h	85	90
	最小转弯半径 min. turn radius	mm	8800	8800
	制动距离 brake distance	m	7	7
	接近角 approach angle	°	16	16
	离去角 departure angle	°	11	11
	底盘型号 chassis model		日本五十铃CYZ51Q Isuzu	豪泺HOWO ZZ5307N4647C
	第一、二轴距 wheel base between the first & the second axle	mm	4595	4600
	第二、三轴距wheel base between the second & the third axle	mm	1310	1350
	前轮距 front tread	mm	2065	2022
	后轮距 rear tread	mm	1850	1830
	发动机最大输出功率 max. engine output power	kw	265(1800r/min)	247(2200r/min)
	发动机最大输出扭矩max. engine output torque	n.m	1422(1100r/min)	1350(1100-1600r/min)
	最大爬坡度 max, gradient ability	%	37	35
	燃油消耗量限值 fuel consumption	L/100km	36.6	34
	外型尺寸（长×宽×高）out dimension(L×W×H)	mm	12000×2490×3800	12000×2490×3850
	满载总质量 total weight	kg	28000	29000



产品名称			混凝土泵车/泵车底盘		产品型号			HDT5291THB/ZZ5307N4647C
产品商标			铁力士/豪泺		车辆识别代号			01#: LZZ5BMNF37A001474 02#: LZZ5BMNF57A001475
企业名称			山东鸿达建工集团有限公司/ 中国重汽集团济南卡车股份有限公司		车辆类型			N3
样品说明			豪泺牌ZZ5307N4647C型泵车底盘是中国重汽集团济南卡车股份有限公司在该公司已上公告的ZZ5307N4647W型泵车底盘的基础上,换装一种已定型的达到中国Ⅲ阶段排放水平的发动机,并增加12.00R20轮胎研发而成的,其它各总成和参数均保持不变。 铁力士牌HDT5291THB型混凝土泵车是山东鸿达建工集团有限公司在中国重汽集团济南卡车股份有限公司同期申报的豪泺牌ZZ5307N4647C型泵车底盘基础上,加装混凝土泵等专用设施开发、研制的。该车属N3类柴油车,发动机布置方式为纵置,车辆驱动型式为6×4,前置后驱动。
整       车	尺寸参数	外形尺寸(mm) 长×宽×高		12000×2490×3850 (底盘 9895×2496×3025)		底   盘	型    号		ZZ5307N4647C
							类    别		二类
		货箱栏板内部尺寸 长×宽×高(mm)		----			生产企业		中国重汽集团济南卡车股份有限公司
							轴    数		3
		货箱容积(m3)		----			轮胎规格		12.00-20,12.00R20
		轴   距(mm)		4600+1350,4575+1400			轮 胎 数		10
		轮距(一桥/二桥/三桥mm)		2022/1830/1830		离合器	型    号		Φ420
		前悬/后悬(mm)		1500/3500 (后伸量:1050,1025) (底盘 1500/2445,2420)			型    式		单片干式
		接近角/离去角(°)		16/12(底盘 16/18)			生产企业		中国重汽集团济南卡车股份有限公司
	质量参数	整备质量(kg)		28870, (底盘 9200)		变速器	型  &, nbsp; 号		RT-11509C
		额定载质量(kg)		----			型    式		机械式手动
		总质量(kg)		29000(底盘 30000)			生产企业		陕西法士特齿轮股份有限公司
		鞍座最大允许承载质量(kg)		----			操纵方式		手动
							前进档位数		9
		轴荷(一轴/二三轴)(kg)		6900/22100 (并装双轴) (底盘: 8000/22000)			速    比		12.42,8.29,6.08,4.53,3.36, 2.47,1.81,1.35,1.00, 倒档:12.99
		质量利用系数		----		转向器	型    号		ZF8098
	性能	最高车速(km/h)		90,102			型    式		循环球式动力转向
							生产企业		ZF Lenksysteme GmbH
发动机	型式及类别			直列六缸水冷增压 中冷电喷式柴油机			转向型式		方向盘
	型      号			WD615.95		一桥	型    号		----
	生 产 企 业			中国重型汽车集团有限公司			型    式		刚式工字梁拳式
	排量(mL)			9726			生产企业		中国重汽集团济南卡车股份有限公司
	燃料种类			柴油		二三桥	型    号		----
	额定功率/转速(kW/(r/min)) 净功率/转速(kW/(r/min))			247/2200 245/2200			型    式		冲压桥壳,双级减速或单级主减速
	最大扭矩/转速(N.m/(r/min))			1350/1100-1600			生产企业		中国重汽集团济南卡车股份有限公司
							总速比		4.42,4.22

	发动机号	01#: 07010715457 02#: 07010715467	制动系统	行车制动系型式		双回路气压制动
	排放依据标准	GB 17691-2005中国Ⅲ阶段		行车制动助力型式		----
				制动力调节型式		----
		GB 3847-2005
				驻车制动型式		弹簧储能断气制动
车   身	型    号	----		应急制动型式		弹簧储能断气制动
	型    式	平头全金属前翻	悬架	前	型  式	非独立式,钢板弹簧
	生产企业	中国重汽集团济南卡车股份有限公司			钢板弹簧片数	10
	座位数（含驾驶员）	2		后	型  式	非独立式,钢板弹簧
	驾驶室准乘人数（人）	2			钢板弹簧片数	12
