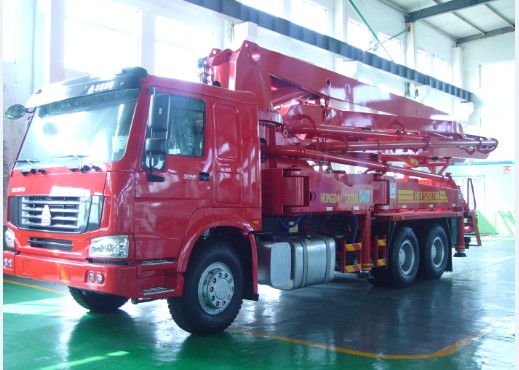

39米臂架泵车主要技术参数

Parameter of 39m truck-mounted concrete pump

名称 name		单位unit	参数 parameter

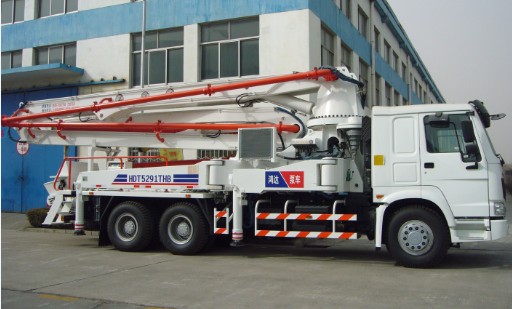

			HDT5281THB-39/4	HDT5291THB-39/4
工 作 状 态 主 要 技 术 参 数	理论输送量output in theory	m3/h	125	125
	泵送能力指数 index of the pump carry capacity	Mpa.m3/h	586	586
	理论泵送压力 theoretic pumping pressure	Mpa	8.5	8.5
	料斗容积 bucket volume	L	700	700
	上料高度 height of top surface of bucket	mm	1370	1370
	分配阀形式 model of distribution valve		S管阀 S pipe valve	S管阀 S pipe valve
	最大布料半径 max. operation radius	m	34.7	34.7
	最大布料高度max. operation height	m	38.7	38.7
	最大布料深度max. operation depth	m	27	27
	布料杆打开高度 open height of boom	mm	8830	8830
	前支腿横跨距 distance between front landing legs	mm	6800	6800
	后支腿横跨距distance between rear landing legs	mm	7000	7000
	支腿纵跨距distance between front & rear landing legs	mm	7432	7432
	输送管管径 diameter of delivery pipe	mm	125	125
	尾胶管长度 length of hose pipe	m	4	4
	布料杆旋转范围 rotary range of boom		365°	365°
	臂架节数 quantity of boom		4	4
	各节臂架旋转角度 rotary angle of each boom		91/180/180/180/270	91/180/180/180/270
	远控距离 wire line control distance	m	33	33
	遥控距离romote control distance	m	200	200
行 驶 状 态 主 要 技 术 参 数	最高车速 max. speed	km/h	85	90
	最小转弯半径 min. turn radius	mm	8800	8800
	制动距离 brake distance	m	7	7
	接近角 approach angle	°	16	16
	离去角 departure angle	°	11	11
	底盘型号 chassis model		日本五十铃 Japan Isuzu CYZ51Q	豪沃 China SINOTRUK HOWO ZZ5307N4647C
	第一、二轴距 wheel base between the first & the second axle	mm	4595	4600
	第二、三轴距wheel base between the second & the third axle	mm	1310	1350
	前轮距 front tread	mm	2065	2022
	后轮距 rear tread	mm	1850	1830
	发动机最大输出功率 max. engine output power	kw	265(1800r/min)	247(2200r/min)
	发动机最大输出扭矩max. engine output torque	n.m	1422(1100r/min)	1350(1100-1600r/min)
	最大爬坡度 max, gradient ability	%	37	35
	燃油消耗量限值 fuel consumption	L/100km	36.6	34
	外型尺寸（长×宽×高）out dimension(L×W×H)	mm	12500×2490×3950	12500×2490×3950
	满载总质量 total weight	kg	28000	29500
