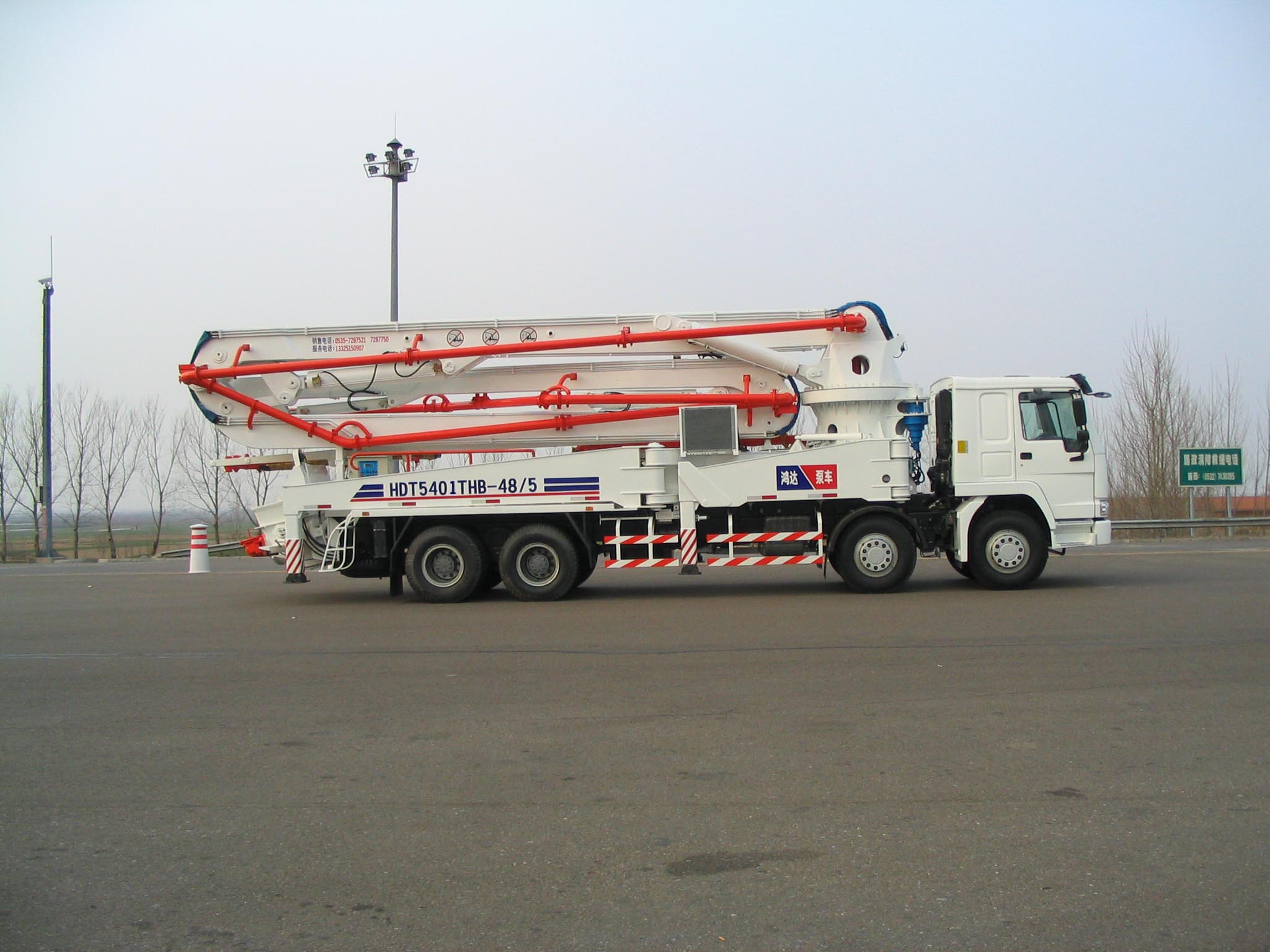

45米臂架泵车主要技术参数

Parameter of 45m truck-mounted concrete pump

名称name		单位unit	参数 parameter
			HDT5380THB-45/5	HDT5401THB-45/5
工 作 状 态 主 要 技 术 参 数	理论输送量output in theory	m3/h	125	125
	泵送能力指数 index of the pump carry capacity	Mpa.m3/h	586	586
	理论泵送压力 theoretic pumping pressure	Mpa	8.5	8.5
	料斗容积 bucket volume	L	700	700
	上料高度 height of top surface of bucket	mm	1400	1400
	分配阀形式 model of dirstribution valve		S管阀	S管阀
	最大布料半径 max. operation radius	m	40.7	40.7
	最大布料高度max. operation height	m	44.7	44.7
	最大布料深度max. operation depth	m	31.3	31.3
	布料杆打开高度 open height of boom	mm	8495	8495
	前支腿横跨距 distance between front landing legs	mm	9550	9550
	后支腿横跨距distance between rear landing legs	mm	9550	9550
	支腿纵跨距distance between front & rear landing legs	mm	9190	9190
	输送管管径 diameter of delivery pipe	mm	125	125
	尾胶管长度 length of hose pipe	m	3	3
	布料杆旋转范围 rotary range of boom		365°	365°
	臂架节数 quantity of boom		5	5
	各节臂架旋转角度 rotary angle of each boom	°	91/180/180/180/270	91/180/180/180/270
	远控距离 wire line control distance	m	33	33
	遥控距离romote control distance	m	200	200
行 驶 状 态 主 要 技 术 参 数	最高车速 max. speed	km/h	85	80
	最小转弯半径 min. turn radius	mm	11900	12100
	制动距离 brake distance	m	10	10
	接近角 approach angle	°	16	16
	离去角 departure angle	°	11	11
	底盘型号 chassis model		日本五十铃CYH51Y	豪泺牌ZZ5437S4667C
	第一、二轴距 wheel base between the first & the second axle	mm	1850	1800
	第二、三轴距wheel base between the second & the third axle	mm	4605	4600
	第三、四轴距wheel base between the third & the fourth axle	mm	1310	1350
	前轮距 front tread	mm	2065	2022
	后轮距 rear tread	mm	1850	1830
	发动机最大输出功率 max. engine output power	kw	287(1800r/min)	275(2200r/min)
	发动机最大输出扭矩max. engine output torque	n.m	1863(1100r/min)	1500 /(1100~1600 r/min)
	最大爬坡度 max, gradient ability	%	35	35
	燃油消耗量限值 fuel consumption	L/100km	40	40
	外型尺寸（长×宽×高）out dimension(L×W×H)	mm	13100×2500×3900	13300×2500×4000
	满载总质量 total weight	kg	38000	40000

产品名称			混凝土泵车/泵车底盘			产品型号				HDT5401THB/ZZ5437S4667C
产品商标			铁力士/豪泺			车辆识别代号				01#: LZZ5BYSF17A001470 02#: LZZ5BYSF37A001471 03#: LZZ5BYSF57A001472 04#: LZZ5BYSF77A001473
企业名称			山东鸿达建工集团有限公司/ 中国重汽集团济南卡车股份有限公司			车辆类型				N3
样品说明			豪泺牌ZZ5437S4667C型泵车底盘是中国重汽集团济南卡车股份有限公司在其已上公告的ZZ5437S4667W型泵车底盘的基础上,换装两种已定型的达到中国Ⅲ阶段排放水平的发动机,并增加12.00R20轮胎研发而成的,其它各总成和参数均保持不变。 铁力士牌HDT5401THB型混凝土泵车是山东鸿达建工集团有限公司在中国重汽集团济南卡车股份有限公司同期申报的豪泺牌ZZ5437S4667C型泵车底盘基础上,加装混凝土泵等专用设施开发、研制的。该车属N3类柴油车,发动机布置方式为纵置,车辆驱动型式为8×4,前置后驱动。
整       车	尺寸参数	外形尺寸(mm) 长×宽×高		13300×2500×4000 (底盘 11700×2496×3025)			底   盘	型    号			ZZ5437S4667C
								类    别			二类
		货箱栏板内部尺寸 长×宽×高(mm)		----				生产企业			中国重汽集团济南卡车股份有限公司
								轴    数			4
		货箱容积(m3)		----				轮胎规格			12.00-20,12.00R20
		轴   距(mm)		1800+4600+1350 1800+4575+1400				轮 胎 数			12
		轮距(一桥/二桥/三桥/四桥mm)		2022/2022/1830/1830			离合器	型    号			----
		前悬/后悬(mm)		1500/3500,3475(后伸量:550) (底盘 1500/2450,2425)				型    式			单片干式
		接近角/离去角(°)		16/12(底盘 16/19)				生产企业			中国重汽集团济南卡车股份有限公司
	质量参数	整备质量(kg)		39870(底盘 11110)			变速器	型    号			RT-11509C
		额定载质量(kg)		----				型    式			机械式手动
		总质量(kg)		40000(底盘 43000)				生产企业			陕西法士特齿轮股份有限公司
		鞍座最大允许承载质量(kg)		----				操纵方式			手动
								前进档位数			9
		轴荷(一轴/二轴/三轴)(kg)		7300/7900/24800(并装双轴) (底盘:8500/8500/26000)				速    比			12.42,8.29,6.08,4.53,3.36, 2.47,1.81,1.35,1.00,倒档:12.99
		质量利用系数		----			转向器	型    号			ZF8098
	性能	最高车速(km/h)		90,102				型    式			循环球式动力转向
								生产企业			ZF Lenksysteme GmbH
发动机	型式及类别			直列六缸水冷增压 中冷电喷式柴油机				转向型式			方向盘
	型      号			WD615.96,P11C-UR			一二桥	型    号			----
	生 产 企 业			中国重型汽车集团有限公司 上海日野发动机有限公司				型    式			刚式工字梁拳式
	排量(mL)			9726,10520				生产企业			中国重汽集团济南卡车股份有限公司
	燃料种类			柴油			三四桥	型    号			----
	额定功率/转速(kW/(r/min)) 净功率/转速(kW/(r/min))			276/2200,280/2100 274/2200,278/2100				型    式			冲压桥壳,双级减速或单级主减速
	最大扭矩/转速(N.m/(r/min))			1500/1100-1600 1600/1100				生产企业			中国重汽集团济南卡车股份有限公司
								总速比			4.42,4.22

	发动机号	01#: 07010715427 02#: 07010715437 03#: P10152 04#: P10162	制动系统	行车制动系型式		双回路气压制动
	排放依据标准	GB17691-2005中国第Ⅲ阶段		行车制动助力型式		----
				制动力调节型式		----
		GB 3847-2005
				驻车制动型式		弹簧储能断气制动
车   身	型    号	----		应急制动型式		弹簧储能断气制动
	型    式	平头全金属前翻	悬架	前	型  式	非独立式,钢板弹簧
	生产企业	中国重汽集团济南卡车股份有限公司			钢板弹簧片数	左14右13/左14右13
	座位数（含驾驶员）	2		后	型  式	非独立式,钢板弹簧
	驾驶室准乘人数（人）	2			钢板弹簧片数
