旋挖钻机

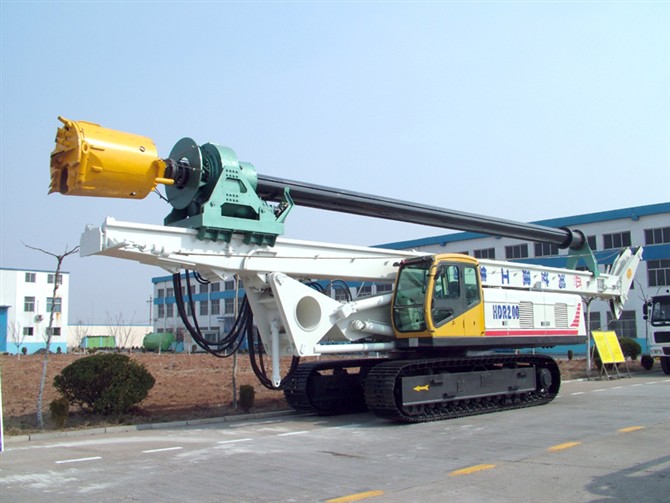

鸿达HDR200型旋挖钻机

一、用途
   鸿达HDR200旋挖钻机是大口径桩基础工程施工的高效成孔设备,主要用于铁路公路桥梁、市政工程桥梁和大型建筑等的基础施工中。
二、主要技术参数
  最大钻进扭矩200 kN.m
  最大钻孔直径2m
  最大钻孔深度60m
  主卷扬最大提升力210kN
  主卷扬最大提升速度76m/min
  副卷扬最大提升力98kN
  副卷扬最大提升速度60m/min
  加压系统推进力180kN
  加压系统起拔力200kN
  加压行程5000mm
  最大行走速度1.5km/h
  最大爬坡度40%
  发动机额定功率246kw
  发动机额定转速2100r/min
  整机重量65t
三、技术特点
  ☆ 高效节能的发动机功率极限调节系统提供强劲动力。
  ☆ 双马达高低速动力头保证高效钻进。
  ☆ 使用摩阻式和内锁式钻杆,配置各种回转斗、短螺旋钻,也可选装长螺旋钻, 具有钻杆自装功能。
  ☆ 可伸缩履带式底盘有利于提高钻进作业的稳定性,减小运输宽度。
  ☆ 自拼装折叠式钻桅毋须借助外力实现工作与运输状态的转换。
  ☆ 主副卷扬布置在转台上有利于提高整机的稳定性。
  ☆ 全方位数控回转平台结合平行四边形变幅机构使钻具迅速精确定位。
  ☆ 钻孔深度和单次进尺自动测量和显示。
  ☆ 新型的钻桅自动调垂电控系统不但控制钻桅的工作位置,还控制钻桅的起落过程。
  ☆ 独特的辅助卷扬机构提高了系统的工作效率,保证了孔深计量的准确性,还使起落桅过程平稳流畅。
  ☆ 宽敞的驾驶室配备冷暖空调营造舒适的操作环境。
  ☆ 一目了然的仪器仪表显示。
  ☆ 简洁方便的操控装置
  ☆ 完善的联动控制和防误操作系统。
  ☆ 发动机、液压泵、液压马达、液压阀、减速机、底盘件及电子控制装置等关键零部件采用国际品牌。
四、主要配置

  1、发动机——美国康明斯公司原装进口M11-C330型。
  2、液压元件——德国力士乐公司原装进口(本机所有液压泵、液压马达、液压阀)。
  3、底盘件——意大利柏可公司产品(其中包括履带总成、驱动轮、引导轮、承重轮、托链轮等)。
  4、动力头——上海赛达传动设备公司本体,配意大利布雷维尼双速减速机、德国力士乐变量液压马达。
  5、主副卷扬——德国力士乐公司(北京)产品(其中包括减速机、卷筒,配力士乐进口变量液压马达)。
  6、行走减速机——德国力士乐公司(北京)产品(配力士乐进口定量液压马达)。
  7、回转减速机——德国力士乐公司(北京)产品(配力士乐进口定量液压马达)。
  8、回转支承——徐州罗特艾德回转支承有限公司。
  9、液压油缸——四川长江液压件有限公司产品。
  10、钻杆——5×13摩阻式钻杆,江苏恒通机械制造有限公司产品。
  11、钻具——随机配置φ800、φ1200筒式钻头各一,河北廊坊探矿机械研究所产品。
  12、电控系统——德国力士乐公司原装进口旋挖钻机专用控制器、显示器、传感器。法国施耐特的继电器等其它电器件。
  13、液压管件——玛努利液压软管、EMB软管接头。
  14、空滤器——上海弗列加滤清器有限公司产品。
  15、消音器——上海贤华内燃机配件厂。
  16、水箱——青岛汽车散热器总公司。
  17、液压油散热器——河南豫新汽车空调有限公司。
  18、空调系统——河南豫新汽车空调有限公司。

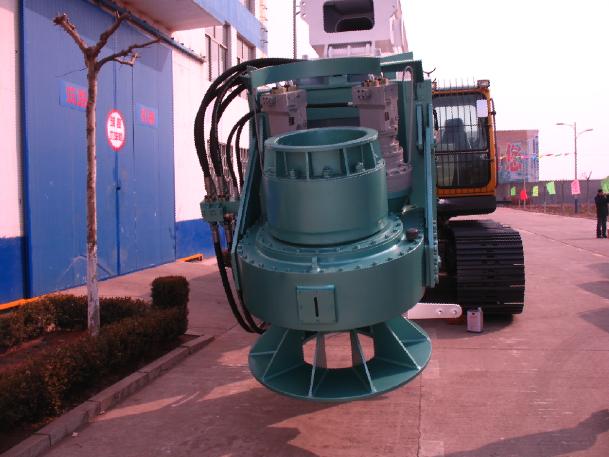

双马达高低速动力头保证高效钻井,配置意大利Brevini 双速直列式减速机

简便方便的控制系统采用德国Bosch公司的控制器及显示器
可扩展式专用底盘,机动性能强,装有德国Bosch Rexroth 公司的行走马达及减速机和意大利Berco 履带

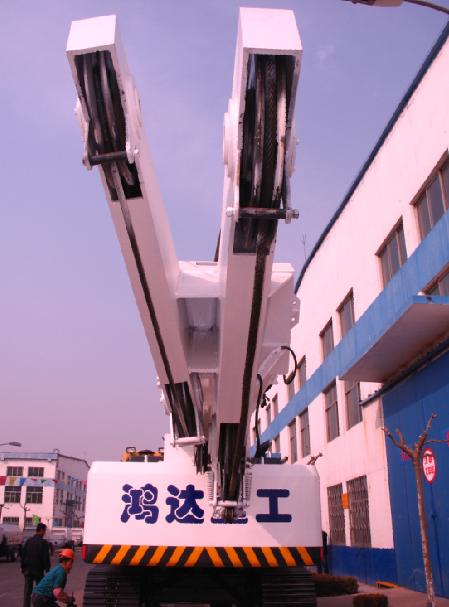

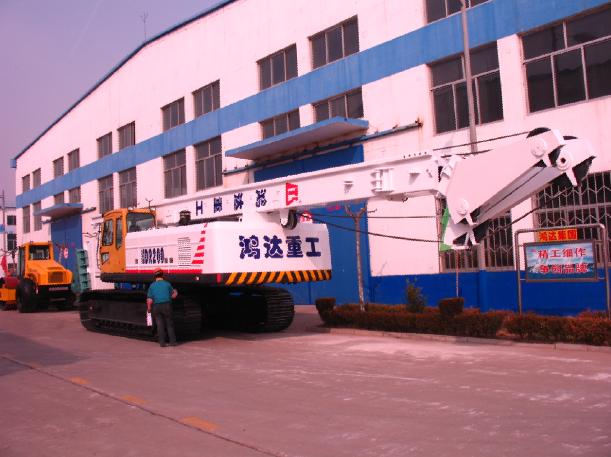

自拼装折叠式钻桅毋须借用外力实现工作与运输状态的转换
原装进口Cummis发动机,动力强劲 环保节能,并能实现极限功率调节控制
稳定 可靠 耐用的高性能液压系统采用德国Bosch Rexroth 公司的产品
配置冷暖空调并符合人机工程学设计的驾驶室

施工现场

主要技术参数

整机
外形尺寸-工作时 m 10.5×4.3×20.6
-运输时 m 15.5×3.2×3.45
总重量 T 72
运输状态重量 T 62
可伸缩底盘
最大行走速度 km/h 1.5
最大爬坡度 % 40
最小离地间隙 mm 468
柴油发动机
型号 Cummins QSL-9.0
额定功率 kw 246
额定转速 rpm 2100
燃油箱容积 L 450
液压系统
液压油泵流量 L/min 210×2+90
额定工作压力 Mpa 30
液压油箱容量 L 800
主卷扬
最大提升力 KN 210
钢丝绳直径 mm 28
最大提升速度 m/min 76
容绳量 m 90
副卷扬
最大提升力 KN 98
钢丝绳直径 mm 20
最大提升速度 m/min 60
动力头
回转扭矩 KNm 200
钻进速度 rpm 0~25
甩土速度 rpm 110
最大钻孔直径-带套管 mm 1500
-不带套管 mm 2000
加压系统
加压油缸行程 mm 5000
最大加压力 KN 180
最大起拔力 KN 200
伸缩钻杆
摩擦式钻杆(最大钻深) m 5×13(60)
机锁式钻杆(最大钻深) m 4×13(47)
钻桅倾角
前倾 ° 3
后倾 ° 15
左、右倾 ° ±3
转台
回转角度 ° 360
回转速度 r/min 2.5
