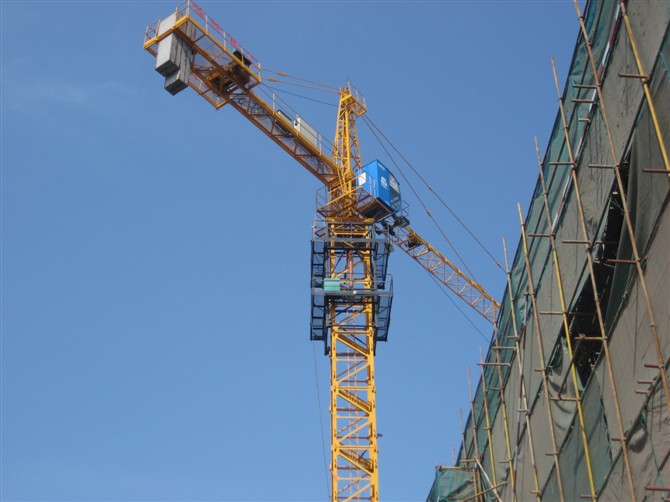

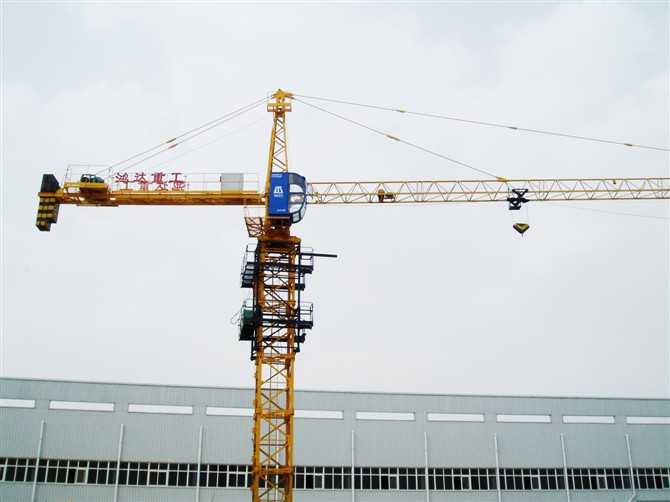

铁力士牌QTZ50A(4808)塔机是鸿达集团公司汇集多年塔机设计生产经验推出的一种塔式起重机，满足GB/T5031<<塔式起重机技术条件>>和GB5144<<塔式起重机安全规程>>等标准。该机具有以下特点：
1)各项性能参数先进、起重力矩大、起升高度高、工作幅度大、作业空间广、使用效率高。
2)整机造型美观、钢结构轻巧、选材精良并经整型喷丸、防锈等预处理；标准节采用胎具组焊和切削加工，互换性好；塔顶为前倾式，受力简单；采用销轴和高强度螺栓连接，装拆方便；侧置式司机室，视野开阔，司机座椅可根据人体需要自由调节，操作舒适。
3)该机具有固定、附着等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。
QTZ50A(4808)塔机技术性能表
|
机构工作级别
Working grades for mechanism |
起升机构Hoisting mechanism |
M5 |
|
回转机构Slewing mechanism |
M4 |
|
变幅机构Trolley travelling mechanism |
M4 |
|
起升高度
Hoisting height (m) |
倍率
Multiplying |
独立式
Independent |
底架式
Undercarriage |
附着式
Attached |
|
a=2 |
34 |
34 |
140 |
|
a=4 |
34 |
34 |
70 |
|
最大起重量（t）
Max. hoisting capacity (t) |
5 |
|
幅度 Radius (m) |
最大幅度Max. radius |
48 |
|
最小幅度Min. radius |
2.0 |
|
起升机构
Hoisting mechanism |
倍率
Multiplying |
a=2 |
a=4 |
|
起重量(t)
Hoisting capacity(t) |
1.25 |
2.5 |
2.5 |
2.5 |
5 |
5 |
|
速度（m/min）
Speed (m/min) |
58 |
29 |
8 |
29 |
14.5 |
4 |
|
功率 (kw)
Power (kw) |
15/15/4 |
|
变幅机构
Trolley travelling mechanism |
速度（m/min）
Speed (m/min) |
40/20 |
|
功率(kw)
Power (kw) |
2.4/1.5 |
|
回转机构
Slewing mechanism |
速度（r/min）
Speed (r/min) |
0～0.6 |
|
变频电机
Moment
motor |
堵转力矩
Torque(Nm) |
55 |
|
绕线电机
Round-line motor |
功率
Power (kw) |
3.7 |
|
顶升机构
Climbing mechanism |
速度(m/min)
Speed (m/min) |
0.5 |
|
功率(kw)
Power (kw) |
4 |
|
液压系统额定工作压力(Mpa)
Rated working pressure for hydraulic system (Mpa) |
20 |
|
平衡重
Counter-weight |
起量臂长
Jib length（m） |
48 |
42 |
36 |
30 |
|
平衡重（t）
Counter-weight |
9.31 |
7.98 |
6.65 |
5.32 |
|
总功率（KW）
Total power(KW) |
21.1 |
|
轴距（m）
Axle gauge(m) |
3.9×3.9 |
|
工作温度（℃）
Operating temperature(℃) |
-20~+40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
QTZ50A(4808)塔机起重性能表
48臂长 48m Jib
|
工作幅度
Working range（m） |
2 ~
10.4 |
12 |
15 |
18 |
20 |
23 |
26 |
28 |
30 |
33 |
35 |
37 |
40 |
|
起重量hoisting
capacity (t) |
a=4 |
5 |
4.26 |
3.29 |
2.66 |
2.36 |
1.98 |
1.79 |
1.56 |
1.43 |
1.26 |
1.17 |
1.08 |
0.97 |
|
a=2 |
2.5 |
2.41 |
2.03 |
1.84 |
1.61 |
1.48 |
1.31 |
1.22 |
1.13 |
1.02 |
|
工作幅度
Working range（m） |
43 |
45 |
48 |
|
|
起重量hoisting
capacity (t) |
a=4 |
0.88 |
0.82 |
0.75 |
|
|
a=2 |
0.93 |
0.87 |
0.8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
42臂长 42m Jib
|
工作幅度
Working range（m） |
2 ~
11.5 |
14 |
17 |
20 |
23 |
26 |
28 |
30 |
33 |
35 |
38 |
40 |
42 |
|
起重量hoisting
capacity (t) |
a=4 |
5 |
4 |
3.12 |
2.65 |
2.24 |
1.94 |
1.77 |
1.62 |
1.44 |
1.34 |
1.2 |
1.12 |
1.05 |
|
a=2 |
2.5 |
2.29 |
1.99 |
1.82 |
1.67 |
1.49 |
1.39 |
1.25 |
1.17 |
1.1 |
36臂长 36m Jib
|
工作幅度
Working range（m） |
2 ~
11.9 |
14 |
17 |
20 |
22 |
25 |
27 |
30 |
33 |
36 |
|
起重量hoisting
capacity (t) |
a=4 |
5 |
4.16 |
3.33 |
2.76 |
2.47 |
2.12 |
1.93 |
1.7 |
1.51 |
1.35 |
|
a=2 |
2.5 |
2.17 |
1.98 |
1.75 |
1.56 |
1.4 |
30臂长 30m Jib
|
工作幅度
Working range（m） |
2 ~
12.2 |
14 |
17 |
20 |
22 |
25 |
27 |
30 |
|
起重量hoisting
capacity (t) |
a=4 |
5 |
4.28 |
3.43 |
2.74 |
2.54 |
2.18 |
1.99 |
1.75 |
|
a=2 |
2.5 |
2.23 |
2.04 |
1.8 | |
|
 |
